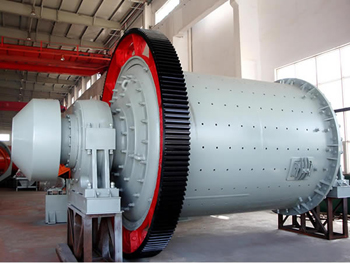

节能球磨机是一种新型的球磨机，该设备优化了滑润装置和启动装置，能比普通球磨机节能15%左右。是球磨机型号中的一种专业球磨机，也是球磨机的一种小型球磨机。节能球磨机是当代广泛使用的粉磨混合机械，在较高产阶段，物料细度达40-60UM，筛余量小于3%，在特殊情况下，细度可达10UM以下。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。小型球磨机一般并非特指某一种球磨机，是一种笼统的概念。小型球磨机一般用于较小的选矿厂，日产量不大，但节能环保。
本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
节能球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业.
选矿中将开采的矿石先由颚式破碎机进行初步破碎，然后在破碎到合理细度后经由提升机、给矿机匀送入球磨机，由球磨机对矿石进行粉碎、研磨。经过球磨机研制的矿石细料进入下一道工序：分级。螺旋分级机借助固体颗粒的比重不同而在液体中常常的速度不同的原理，对矿石混合物进行分级。
球磨机应安装在牢固的混凝土基础上。球磨机的基础设计和施工请参看球磨机总装图和基础图。为了保证使用过程中球磨机各部件的位置精度不发生大的变化，球磨机的基础应采用整块式结构。 混凝土基础耐压强度达到75%以上后即可在上面安装球磨机。在安装之前应对基础的质量进行检验，要求混凝土没有影响强度的缺陷，预留孔的数量和位置符合要求，预留孔内无杂物和积水、无油污。采用“地线法”进行安装作业时，在基础上表面应预埋“中心标板”。安装前基础上画出所有中心线并在“中心标板”上做出醒目的冲点标记，作为安装时的中线基准。 吊装之前应对球磨机分部位全面进行验收，发现问题及时处理。
1、主轴承部分的具体要求参看主轴承部件装配图。
2、筒体部分参看回转部分装配图。
3、传动部分参看传动部分装配图。
4、整体相对位置参看总装图。
| 规格型号 | 筒体转速（r/min） | 装球量(t) | 进料粒度(mm) | 出料粒度(mm) | 产量 | 电机功率(kw) | 重量(t) |
| (t/h) | |||||||
| Ф900×1800 | 36～38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 4.6 |
| Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 5.6 |
| Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 12 |
| Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 12.8 |
| Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
| Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 15.6 |
| Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 24.7 |
| Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 28 |
| Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 32 |
| Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
| Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
| Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 34 |
| Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 | 42 |
| Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 | 50 |
| Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 | 48.5 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
| Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 | 54 |
| Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 | 56 |
| Ф2400×3000 | 21 | 23 | ≤25 | 0.074-0.4 | 7-50 | 245 | 54 |
| Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 | 65 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 400 | 94 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 430 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工艺条件定 | 800 | 137 |
